Geländemodelle mit Bohrlokationen

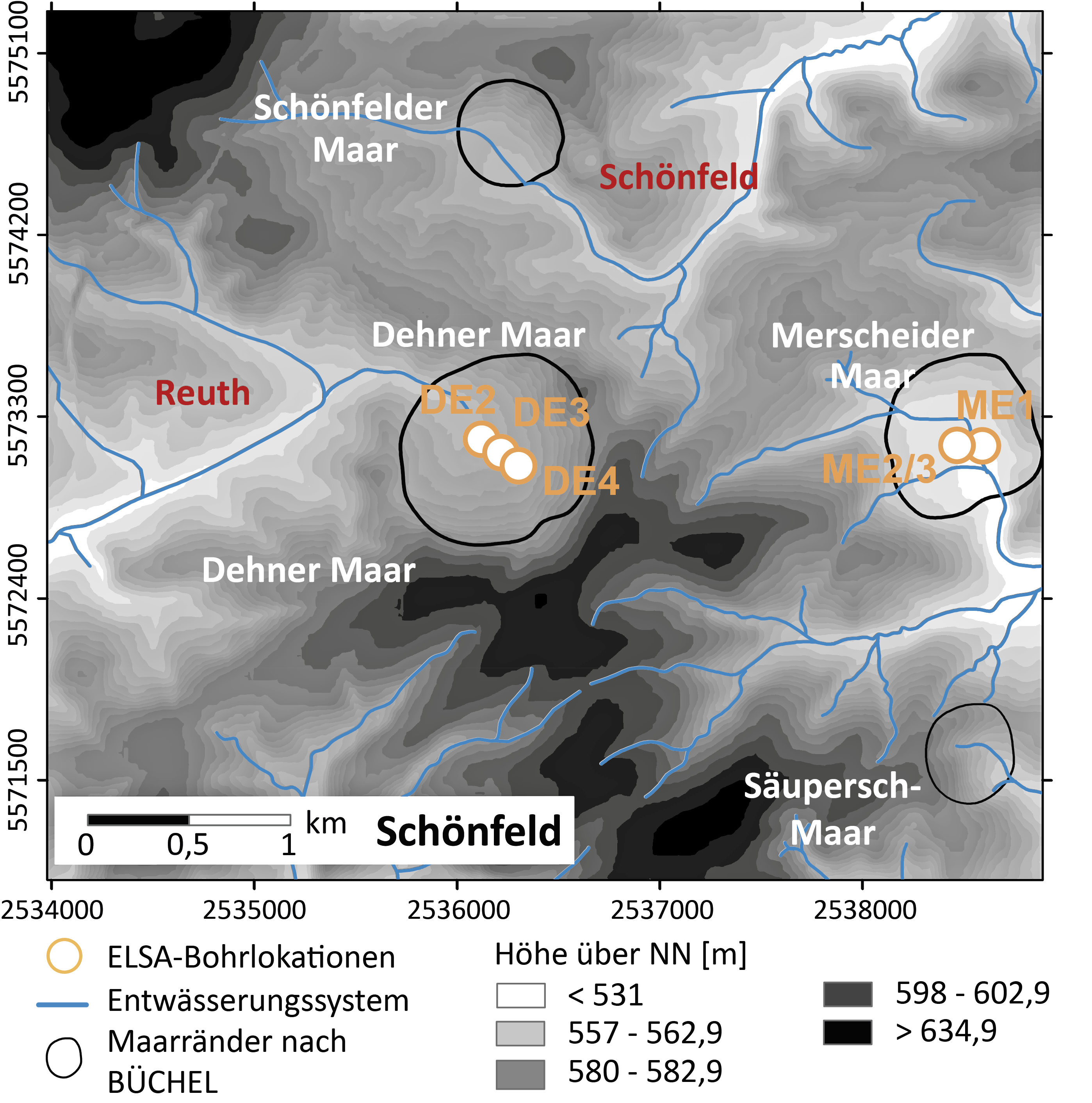

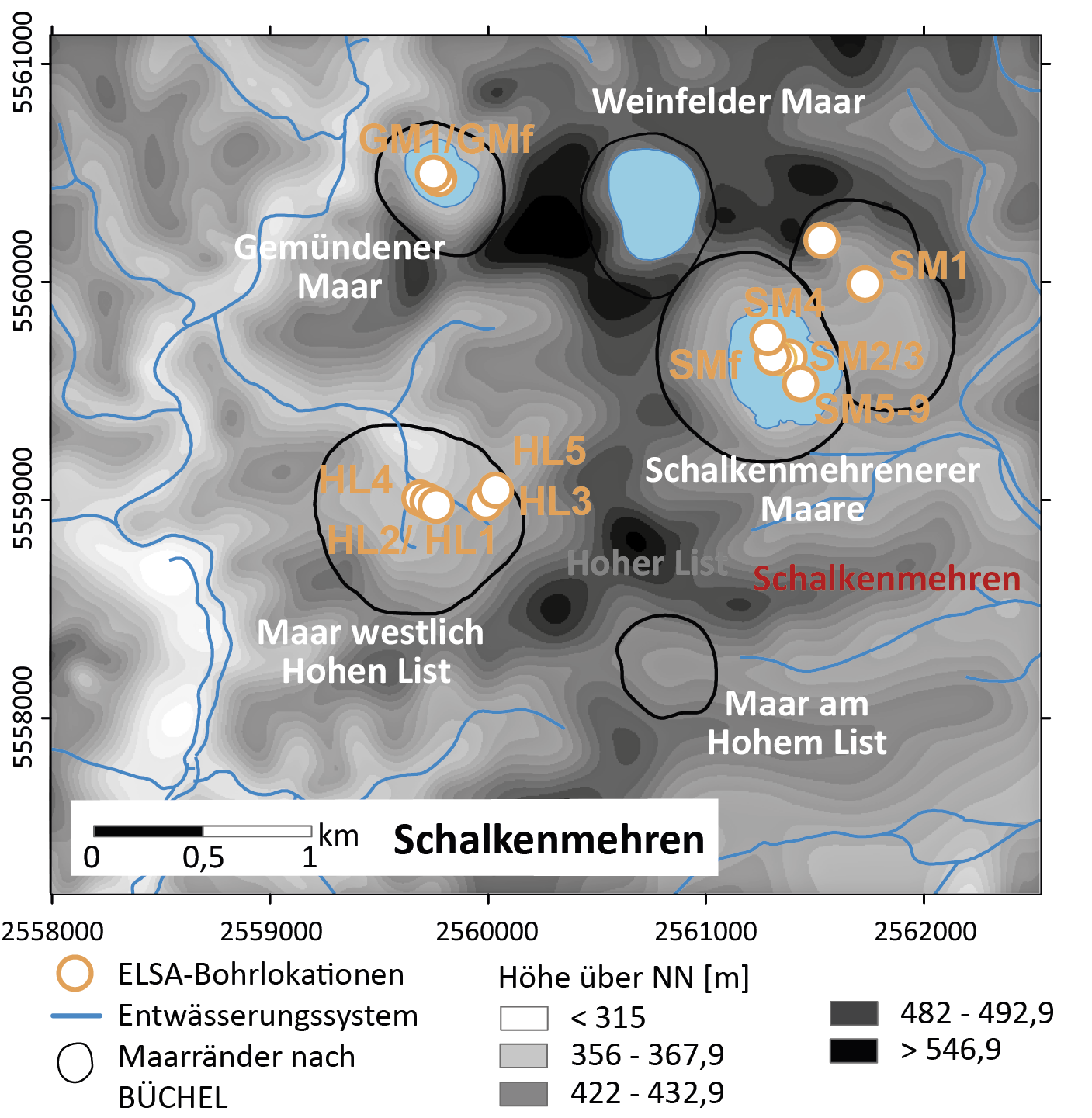

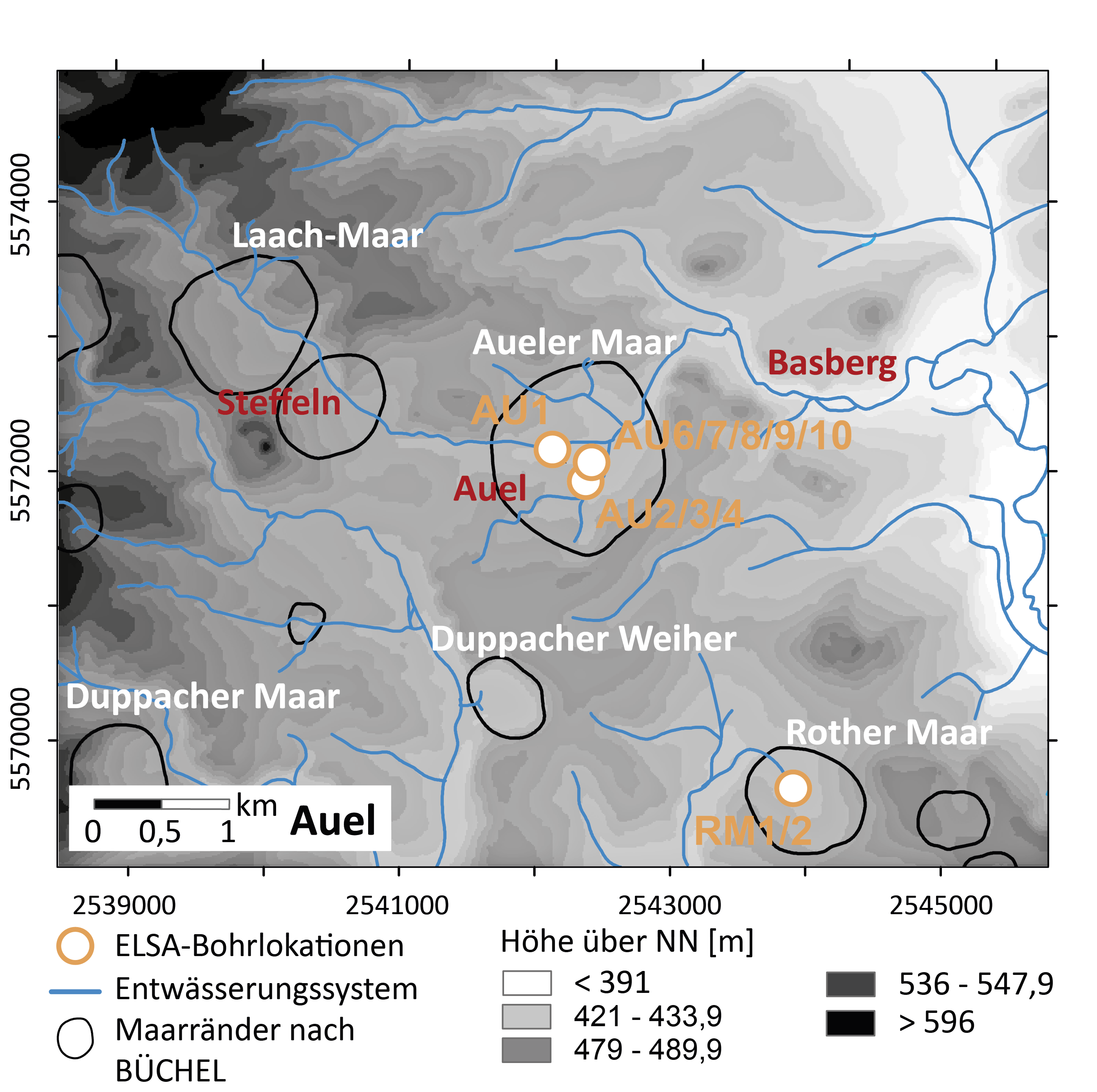

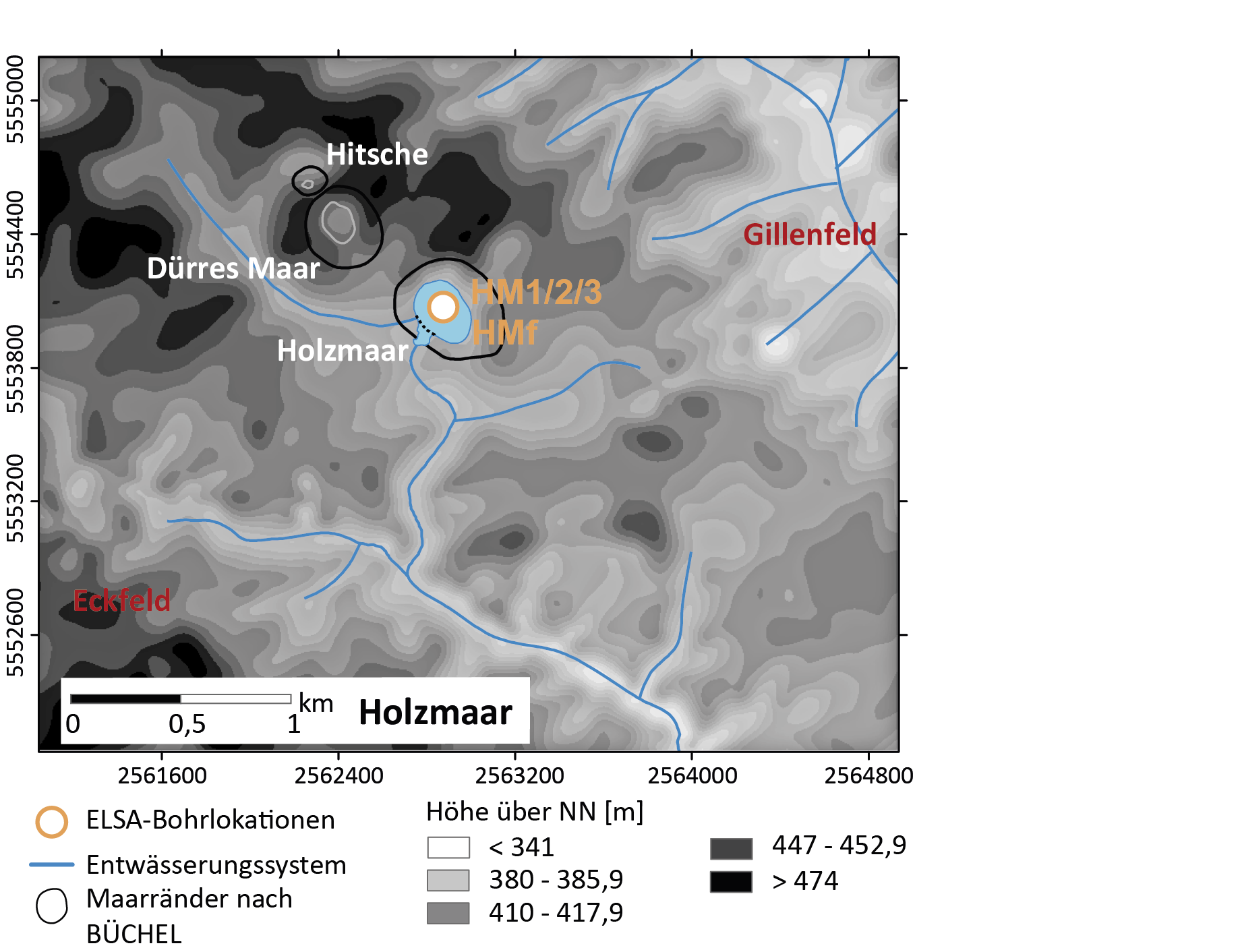

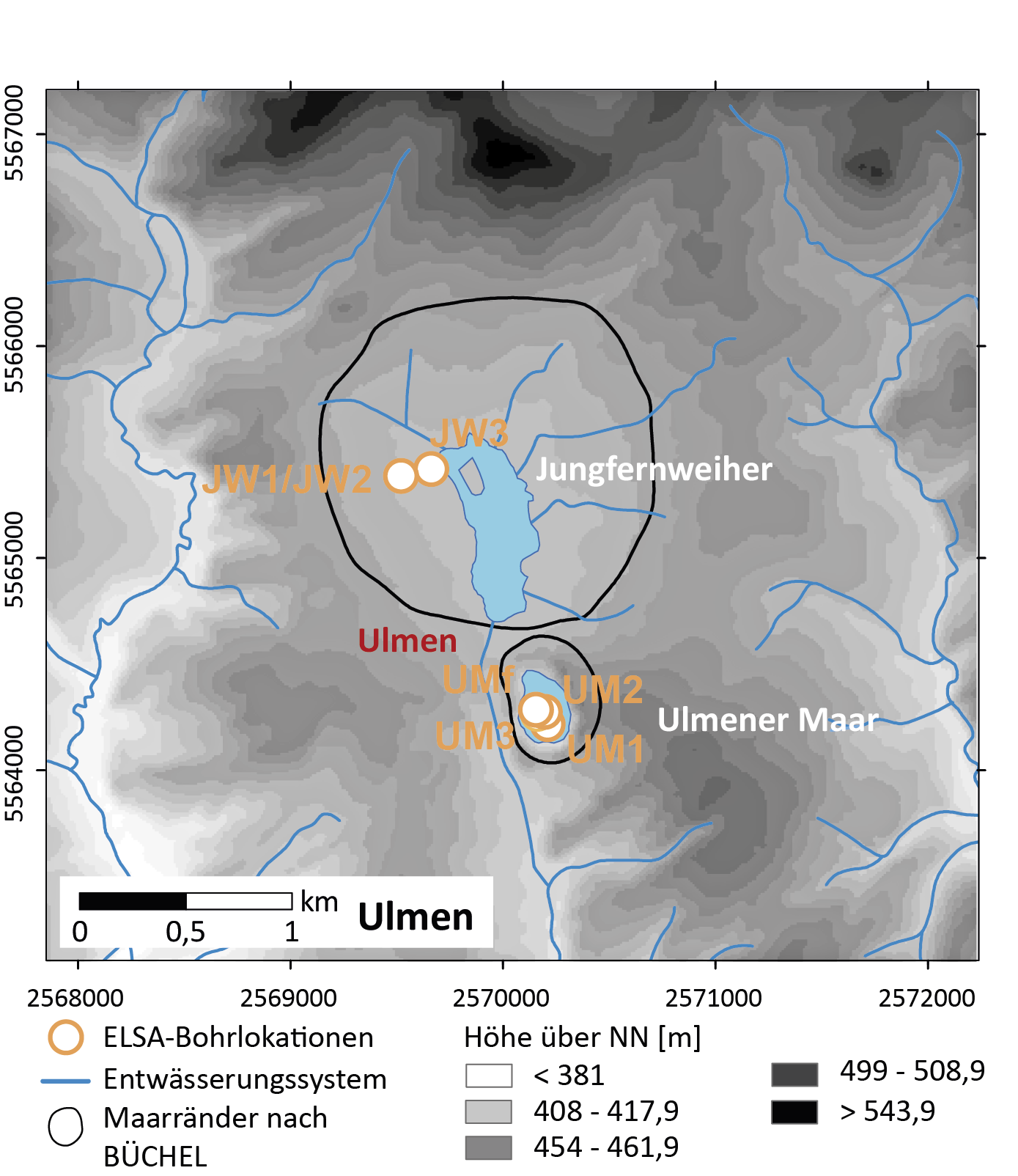

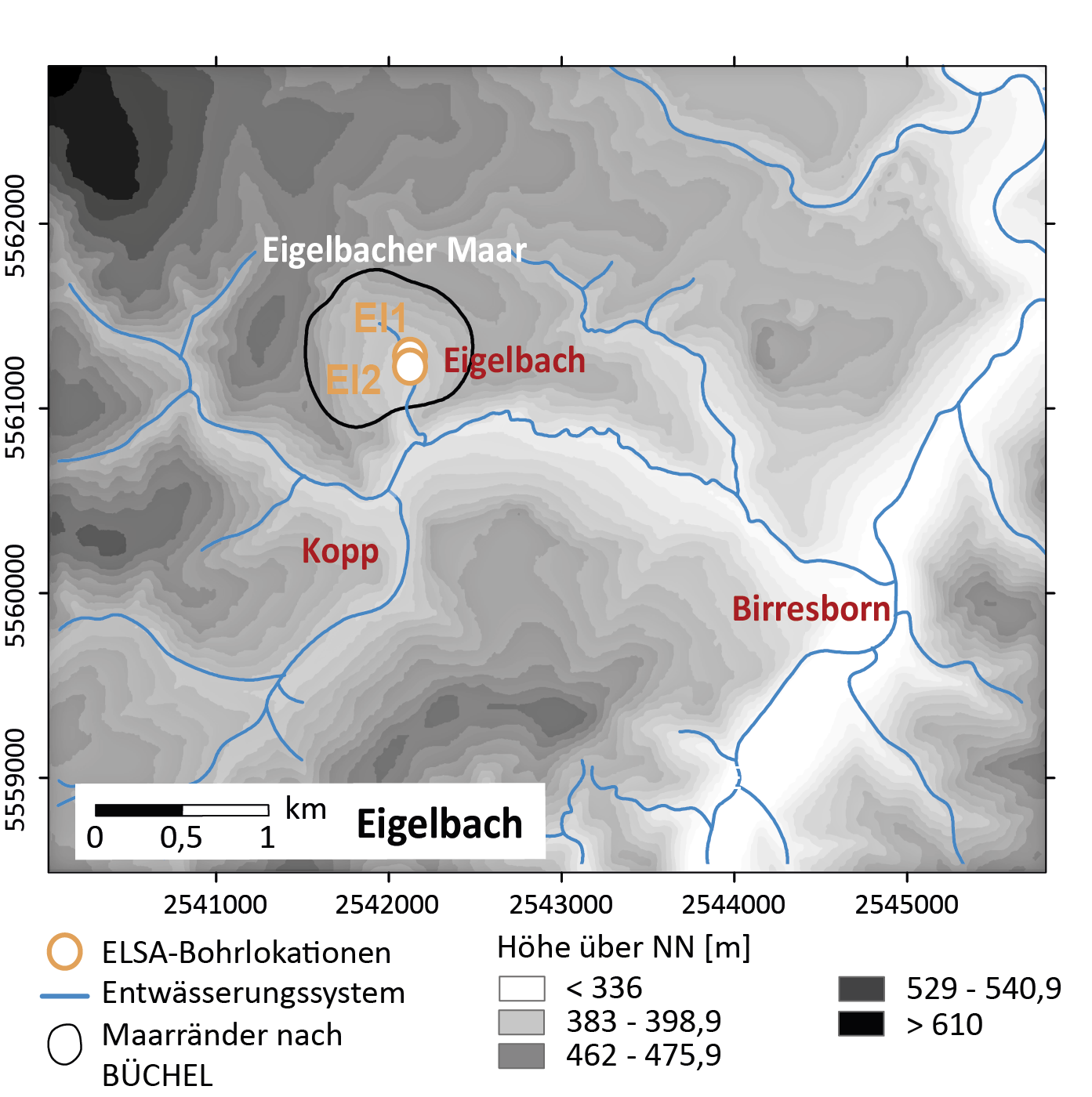

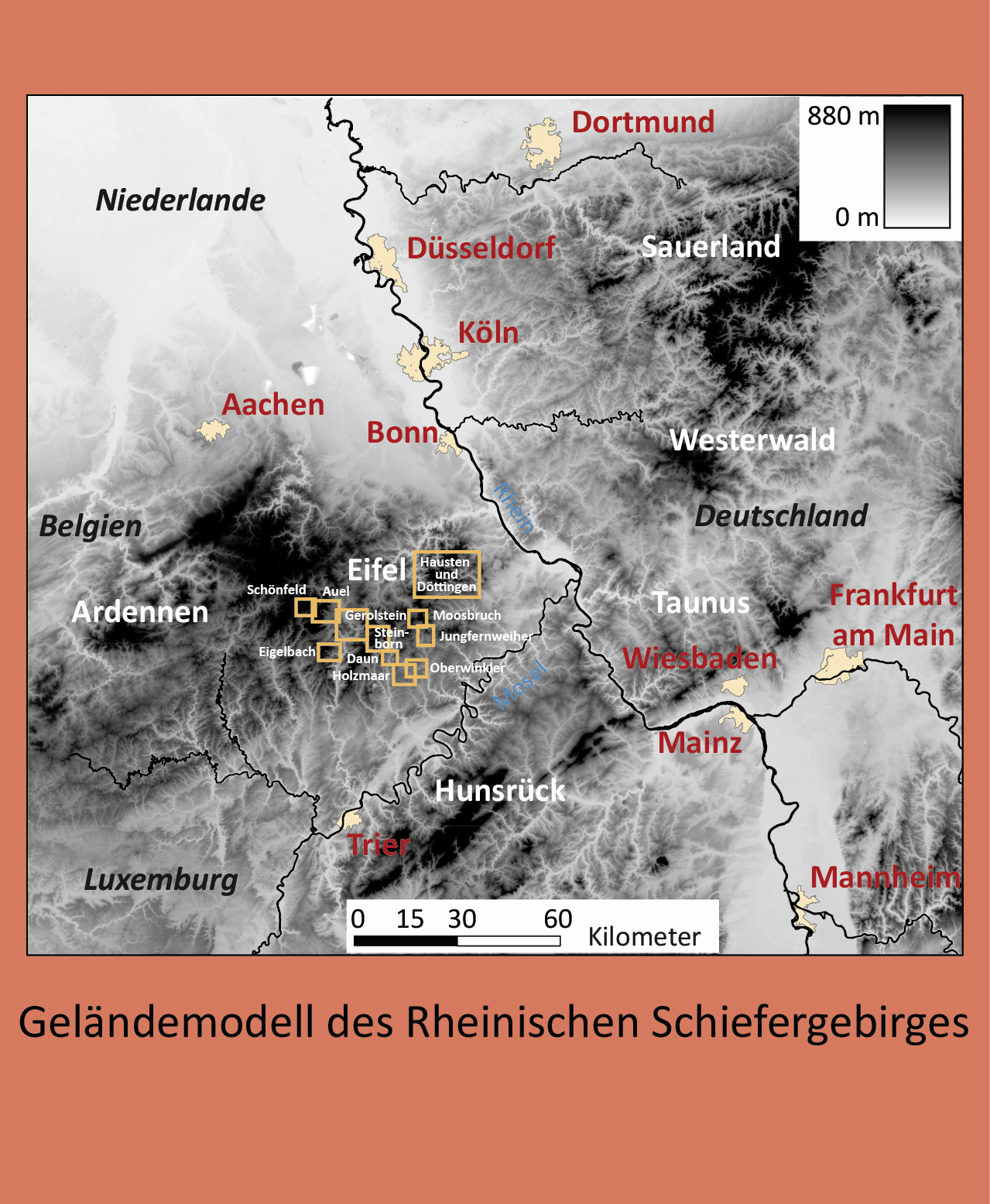

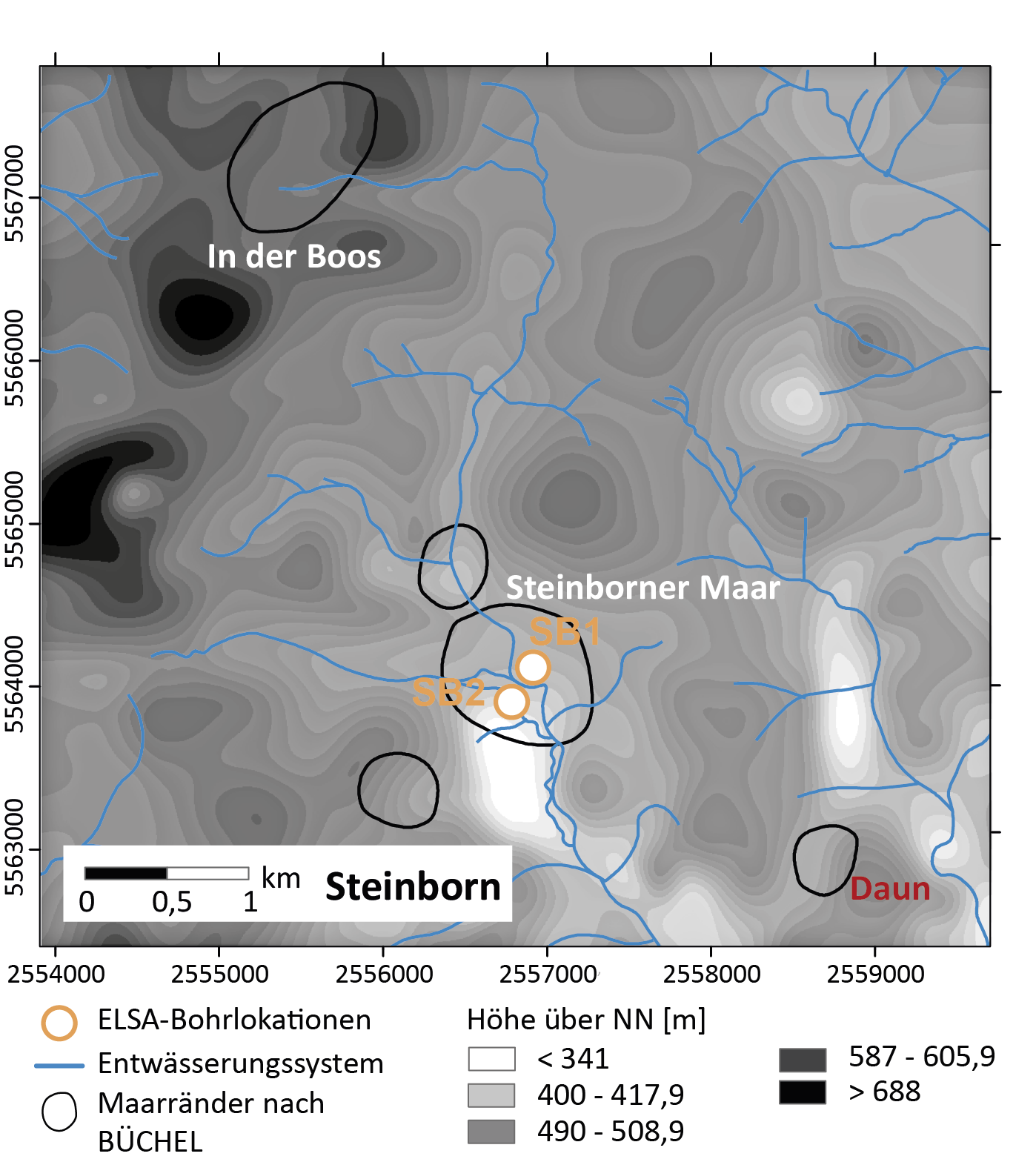

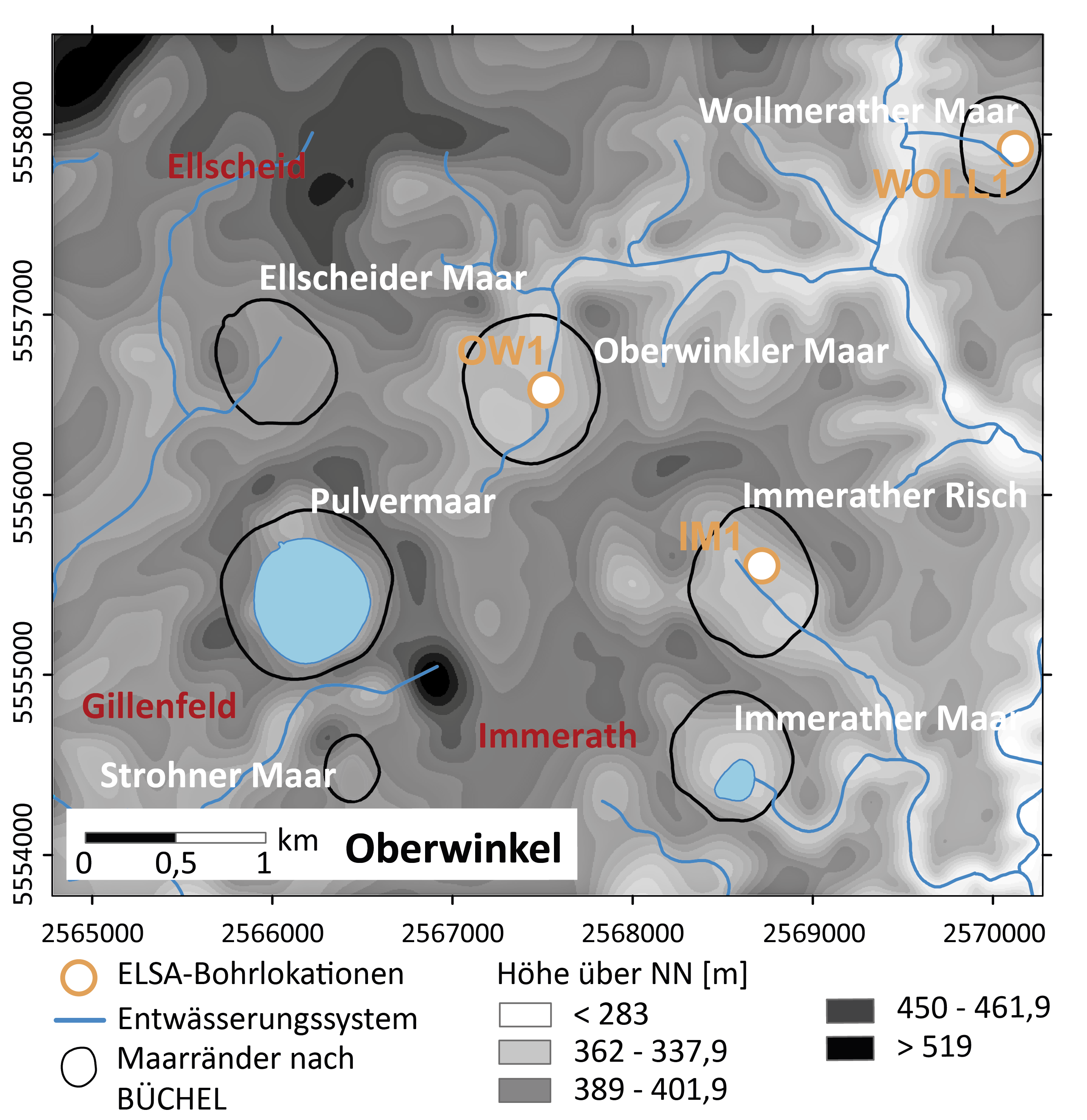

Die Geländemodelle zeigen die einzelnen Projektgebiete des ELSA-Programms die Bohrkernlokationen sowie die Fließgewässer- und Entwässerungssyteme der untersuchten Trockenmaare und Maarseen.

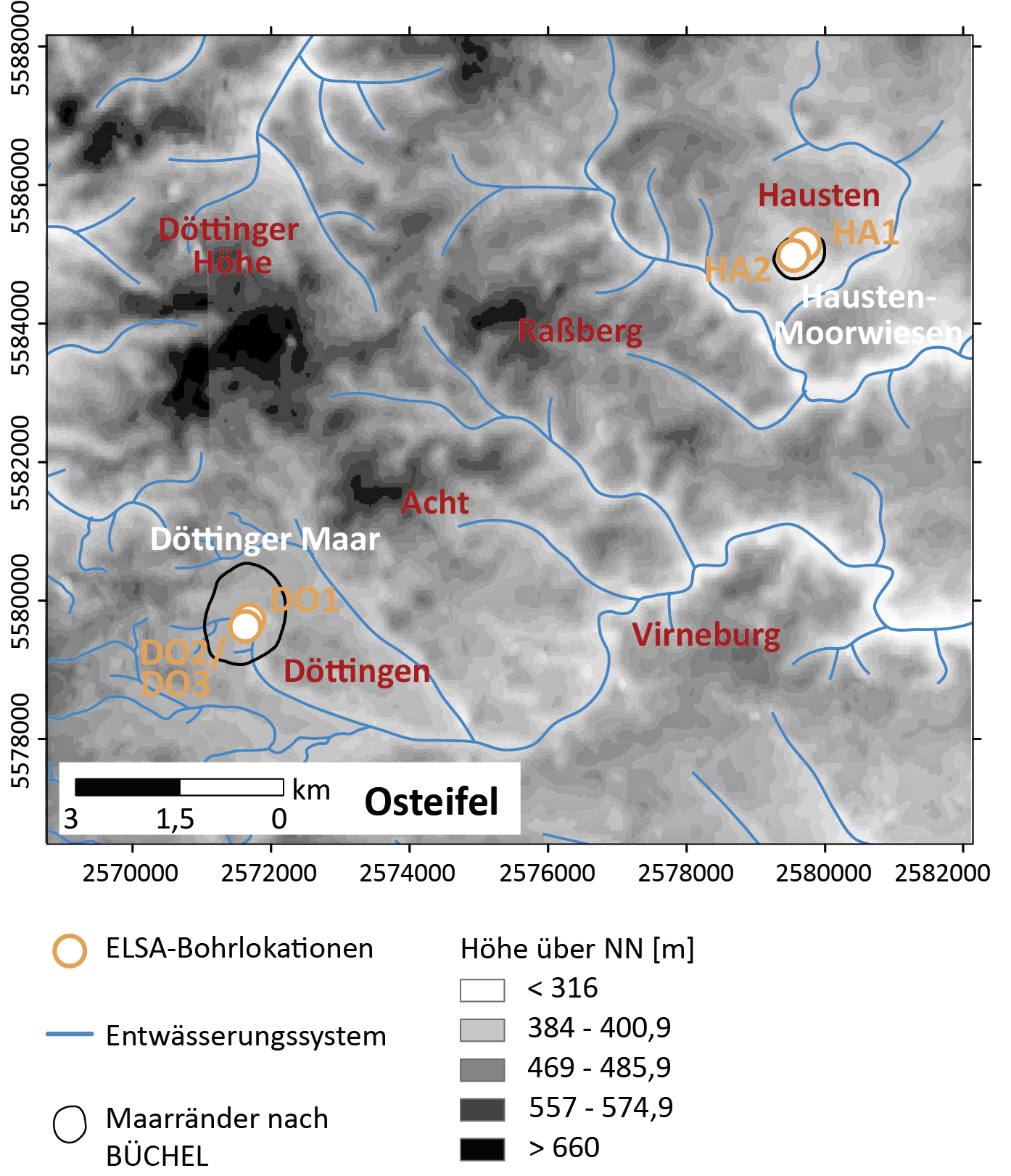

Die Grundlage der digitalen Geländemodelle sind das DGM5 (Auflösung 25 m) und die Fernerkundungsdaten der STS-99 Shuttle Radar Topography Mission (SRTM) aus dem Jahr 2000 (Auflösung 90 m). Für das großräumigere Gebiet Hausten/Döttingen wurden die ASTER-Daten (Advances Spaceborne Thermal Emission and Reflection Radiometer) der NASA verwendet (Auflösung bis zu 30 m).

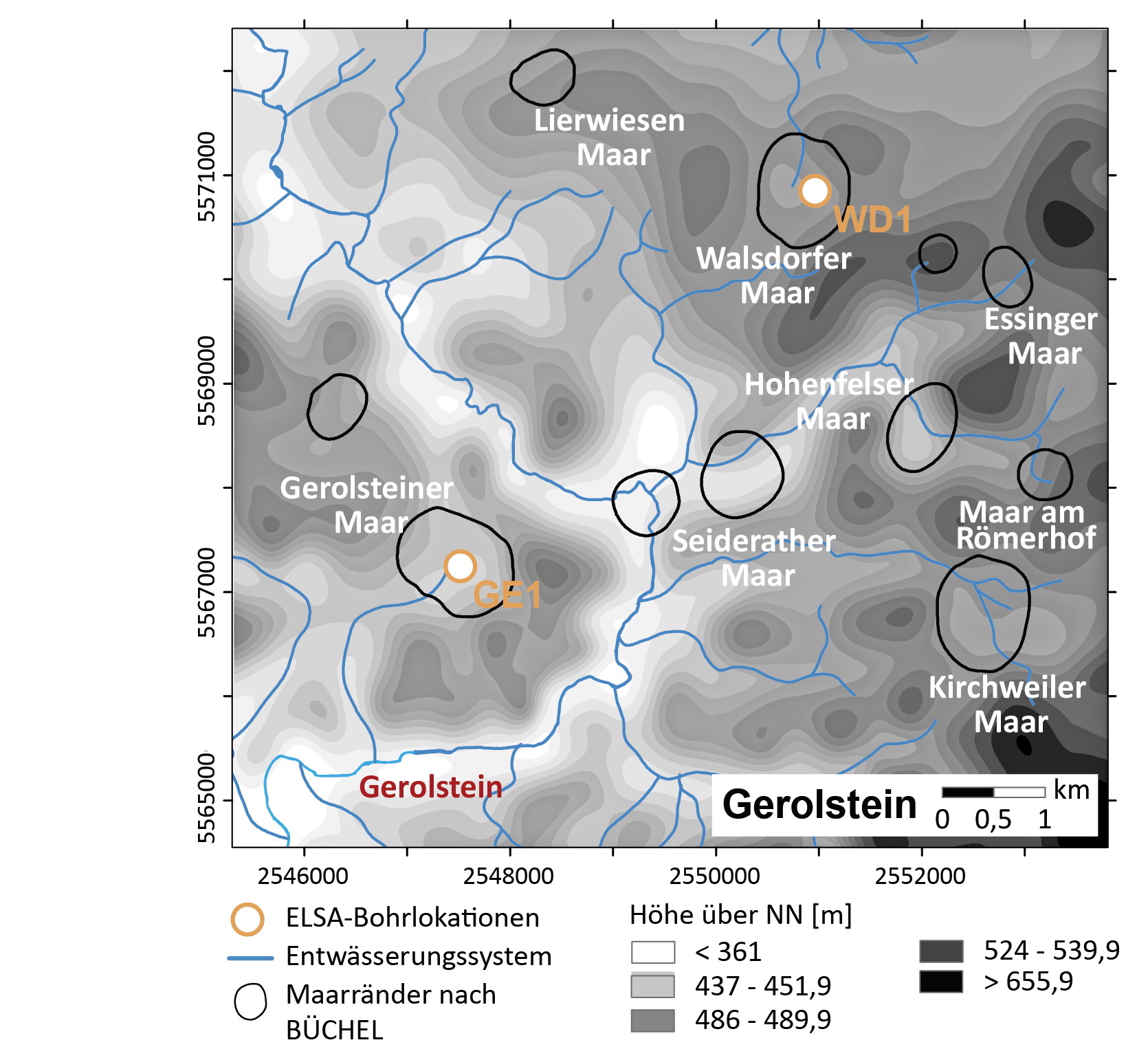

In einem GIS (ArcGIS 9.3) wurden die Höhen der Einzelgebiete in je 20 Klassen aufgeteilt. Nur beim Gebiet Gerolstein wurden aufgrund einer geringeren Auflösung nur 15 Klassen gewählt.
Die Maarrand-Grenzen wurden aus BÜCHEL 1994 übernommen und ins GIS eingepflegt.
Literatur:
Büchel, G. (Hrsg.) (1994): Vulkanologische Karte der West- und Hocheifel 1:50.000, im Landesvermessungsamt Rheinland-Pfalz, Koblenz.
Landesamt für Vermessung und Geobasis-information Rheinland-Pfalz: DGM 25 im 25m-Gitter. NASA (2009): ASTER Global Digital Elevation Map Announcement. Internet: <http://asterweb.jpl.nasa.gov/gdem.asp> (Stand:16.07.2009) Jarvis, A., Reuter, H.I., Nelson, A. und Guevara, E. (2006): Hole-filled seamless SRTM data V3. International Centre for Tropical Agriculture (CIAT). Internet: <http://srtm.csi.cgiar.org> (Stand:05.06.2009).
